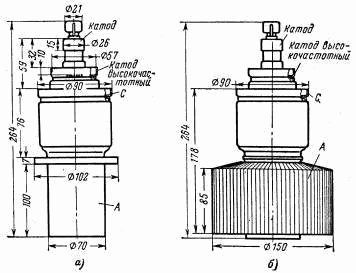

Генераторная лампа ГУ-59А
Мощный генераторный триод для работы в качестве генератора высокочастотных колебаний в промышленных генераторах для высокочастотного нагрева.
Оформление - металлостеклянное.
Рабочее положение - вертикальное, анодом вниз.
Охлаждение - принудительное:
ГУ-59А: анода - водяное не менее 12 л/мин, ножки - воздушное не менее 50 м3/ч, баллона - воздушное не менее 50 м3/ч.
|
Основные параметры |
|
| Ток накала |
67 ± 5 А |
| Постоянная составляющая тока сетки |
³ 0,45 А |
| Напряжение смещения сетки отрицательное |
³ 550 А |
| Крутизна характеристики | ³ 16 мА/В |
| Коэффициент усиления | ³ 15 |
| Выходная мощность в режиме генерации на частоте 155 МГц (при Uа=5 кВ) | ³ 6,3 кВт |
| Междуэлектродные емкости, пФ: | |
| входная | £ 50 |
| выходная | £ 1,2 |
| проходная | £ 25 |
| Долговечность | ³ 2000 ч |
|
Предельные эксплуатационные данные |
|
| Напряжение накала | 4,7 - 5,3 В |
| Напряжение анода | 5 кВ |
| Ток накала пусковой | 100 А |
| Мощность, рассеиваемая анодом | 6 кВт |
| Мощность, рассеиваемая сеткой | 400 Вт |
| Рабочая частота | 155 МГц |
| Температура стекла, спая металла со стеклом и выводов электродов | 150 С |
| Интервал рабочих температур окружающей среды ГУ-59А | от +5 до +70 С |
| Интервал рабочих температур окружающей среды ГУ-59Б | от -60 до +70 С |
